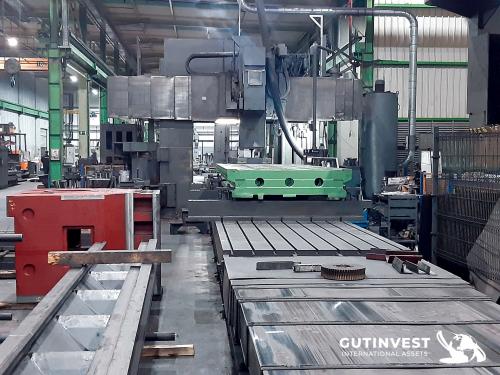

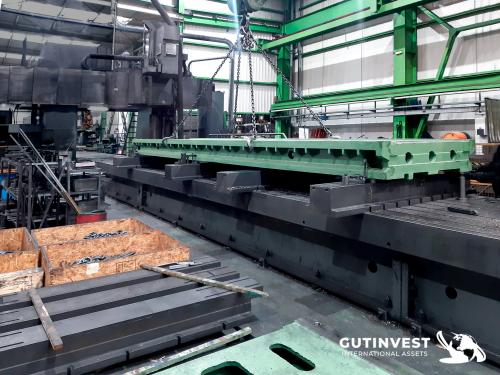

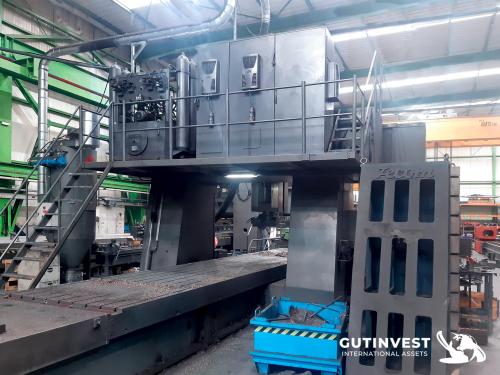

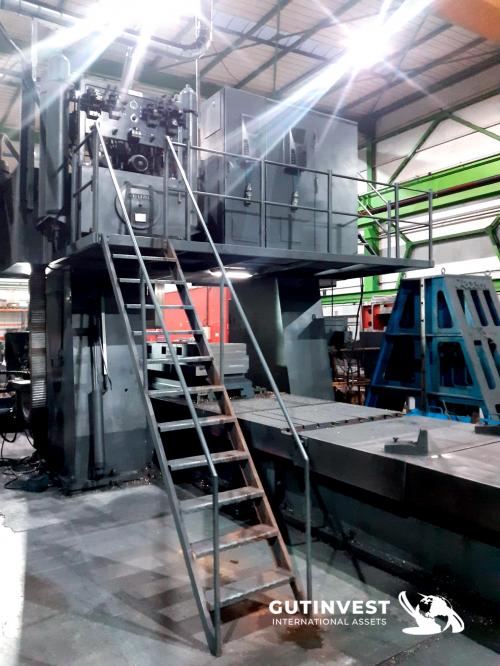

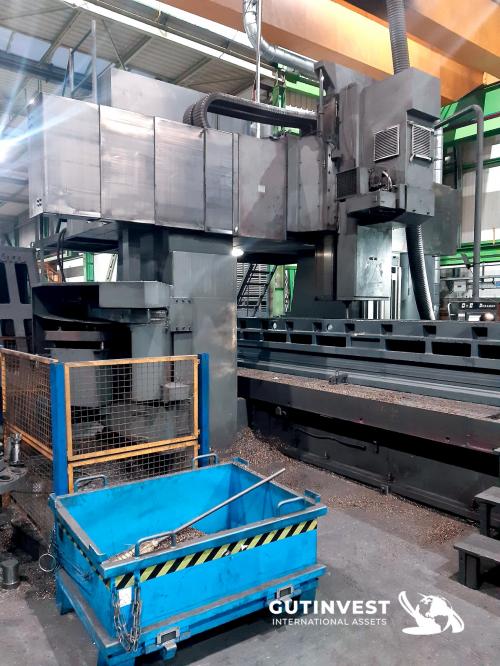

Fresadora de pórtico - 18 metros - DYE

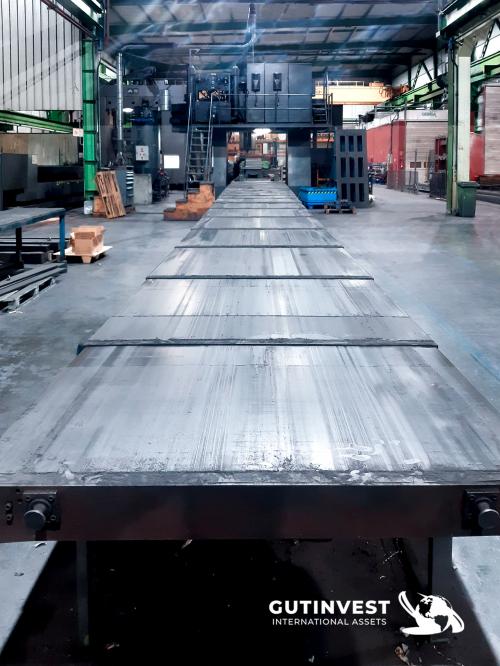

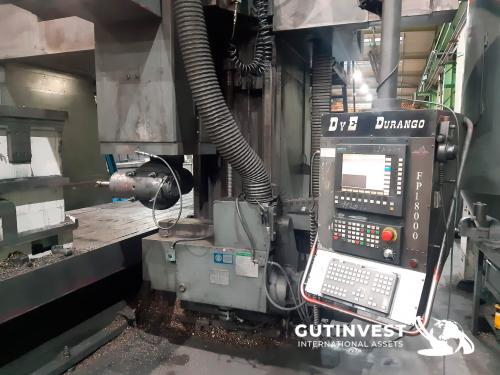

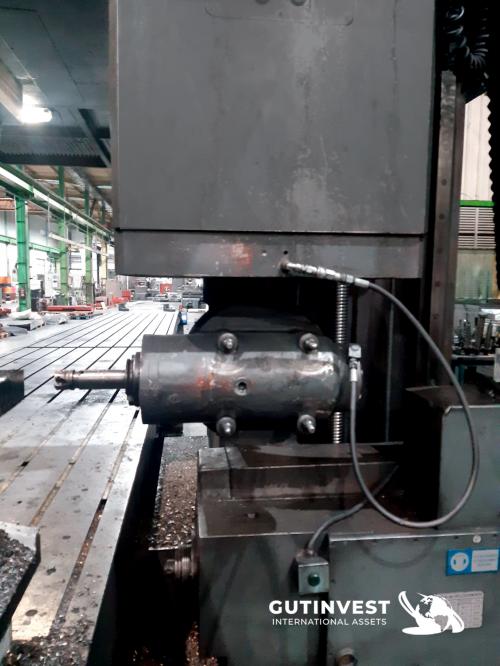

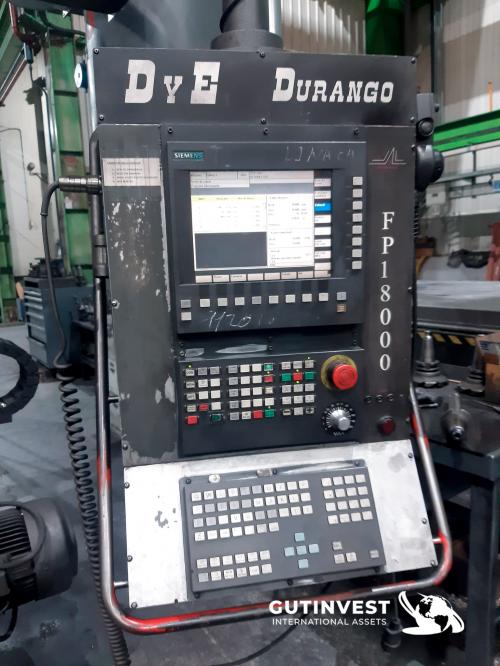

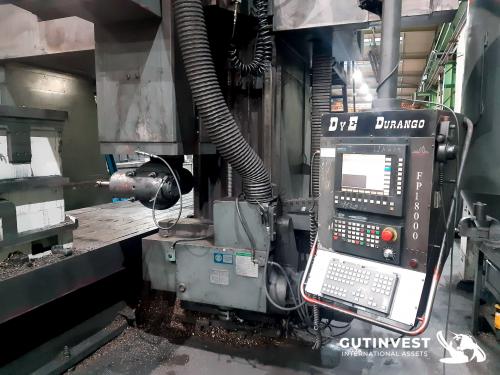

Fabricante: Dye Modelo: FPF 18.000MM Observaciones: Fresadora de pórtico: • Control CNC SIEMENS 840 D • Campo de trabajo: • Curso longitudinal X: 18.000 mm • Ancho puente: 2.200 mm • Altura del puente: 1658 mm • Distancia máxima de la mesa al cabezal: 1.400 mm • Recorrido eje Y: 2.800 mm • Recorrido eje Z: 1.200 mm • Recorrido eje V: 400 mm • Recorrido eje W: 1.200 mm • Ancho mesa (GG-30): 1.500 mm • 9 canales en “T” cada 175 mm. • Canal central está aproximadamente a 20,3 mm • 8 canales restantes a menos de 20 mm. La cala de 20 mm no entra. • Usamos “T” para M18. • Recorrido del cabezal vertical: 1.200 mm • Cabezales: • Potencia cabezal principal: 50 CV • Dos cabezales con cambio automático. Un cabezal directo y otro angular con giro cada 2,5º, y en un rango de entre -105º y 105º. • Potencia del cabezal de costado: 30 CV • Giro eje cabezal principal: 2.000 rpm • Giro eje cabezal de costado: 1.000 rpm • Amarre herramienta: hidráulico automático. • Avances: • Avance eje X: 1-10.000 mm/min • Avance eje Y: 1-10.000 mm/min • Avance eje Z: 1-5.000 mm/min • Avance eje V: 1-5.000 mm/min • Avance eje W: 1-5.000 mm/min • Accionamiento ejes Y, Z, V, W: husillo de bolas • Accionamiento eje X: caja de avances • Sistema de medida: • Ejes X, Y, Z: regla de medida SONY • Ejes V, W: regla de medida SONY • Precisión de posicionamiento: centésimas. • Conjunto eje X: • La mesa se desplaza sobre las bancadas guía apoyándose y guiándose por medio de patines de rodillos guiados en la regla. • Conjunto eje Y: • El carro se desplaza sobre el puente apoyándose y guiándose por medio de patines de bolas sobre reglas cementadas, templadas y rectificadas. El carro es de acero. • Conjunto eje Z: • El cabezal dispone para su desplazamiento reglas de acero al cromo-molibdeno, fuertemente amarradas, cementadas, templadas y rectificadas. • El apoyo y guiado se realiza sobre una superficie de SKC perfectamente ajustada que dispone el carro del eje Y • El desplazamiento del eje Z se realiza mediante husillo con accionamiento correa - polea dentada mediante un servomotor. • Todos los husillos de la máquina van cubiertos por fuelles. Todas las poleas, motores, etc. van cubiertos por carcasas. • Potencias: • Motor del cabezal de c.a.: 50CV a 5.000 rpm • Tensión entrada máquina: 220 V • Maniobra: 24 V • Medidas principales: • Longitud total: 40.000 mm • Anchura total: 5.070 mm • Altura total: 4.355 mm • Peso aproximado: 200.000 kg
