Location

España

Descripció

Máquina perfiladora de chapas de metal. Máquina perfiladora de chapas de metal y Devanadora con carro"DIMECO"

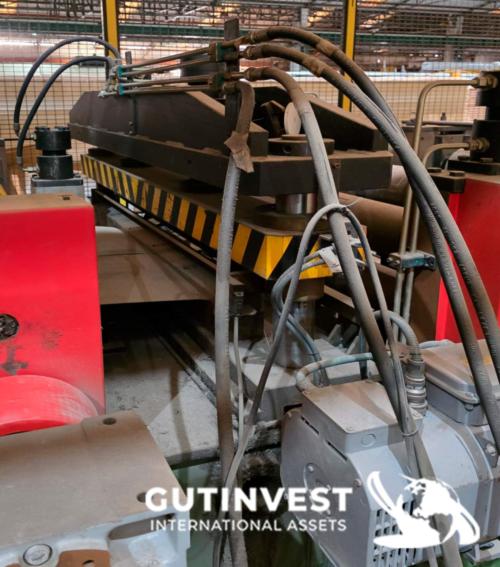

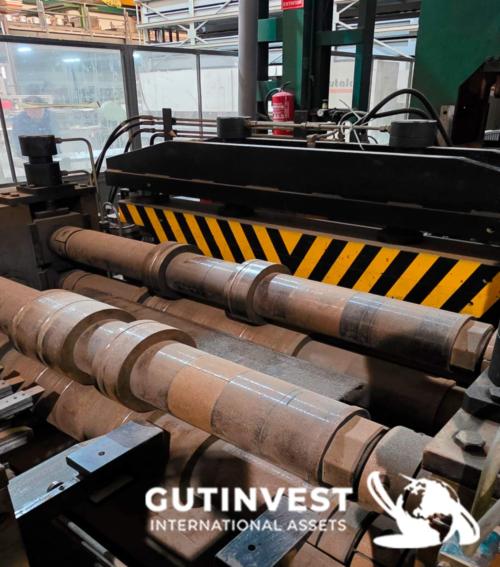

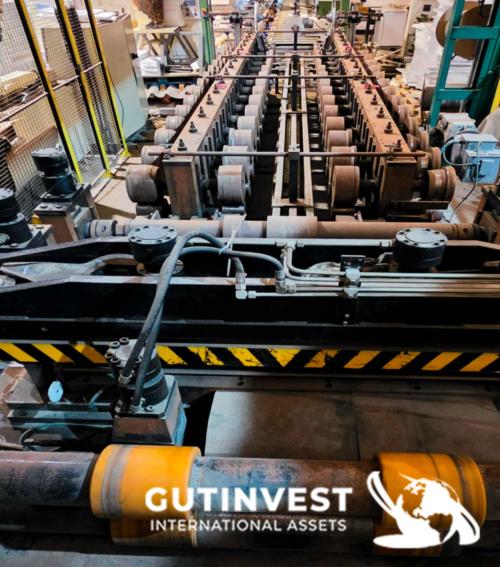

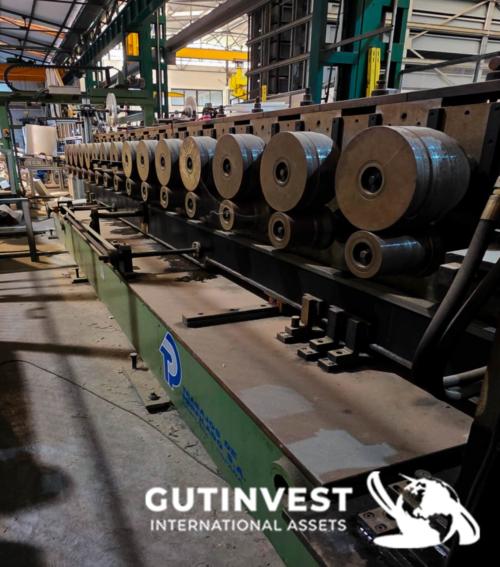

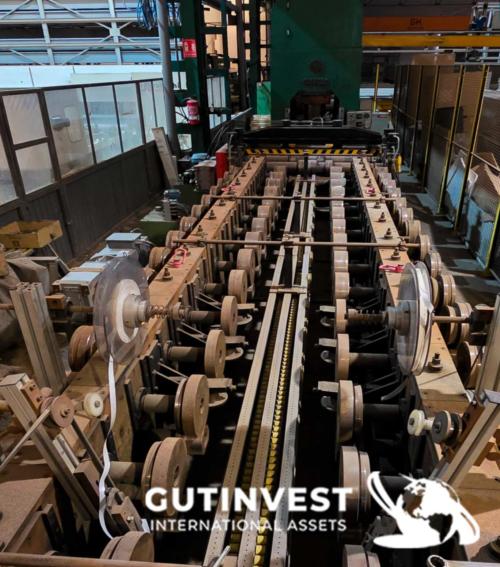

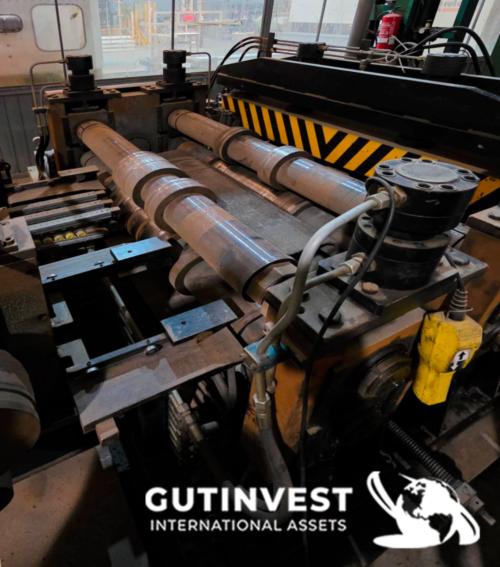

Fabricante TRABAJOS DE PERFILADO SA Modelo K50 - 12/185 Año 2003 Observaciones Máquina perfiladora de chapas de metal Es una perfiladora muy versátil gracias a que el corte de la chapa se realiza en recto (antes del perfilado), es regulable en ancho y dispone de casetes de rodillos intercambiables, lo que permite realizar un cambio rápido de tipo de perfilado. La línea consta de: - Rodillo de alimentación. - Cizalla hidráulica de corte de chapa recto antes del perfilado, por lo que es válido para todo tipo de perfiles, sin tener que cambiar matrices de corte. - Perfiladora de nervado independiente de 2 pasos (regulable) + punzonadora. - Perfiladora de 15 pasos regulable en ancho. - La perfiladora dispone de 3 casetes de rodillos intercambiables para poder hacer diferentes perfiles, lo que permite un cambio de perfiles super rápido. Datos de fabricación y conformidad CE: Datos generales · Tipo de máquina: Perfiladora · Cabezal principal: KC-50/15-185 · Nº de operaciones: 15 · Diámetro de ejes: 50 mm · Paquete: 185 mm regulable · Paso entre ejes: 350 mm · Regulación MIN/MAX: 240 - 250 · Velocidad de perfilado: 20 m/min · Sentido de alimentación: Derecha → Izquierda · Ancho máximo de banda: 1250 mm · Espesor máximo de chapa: 1 mm · Frecuencia: 50 Hz · Presión circuito hidráulico: 150 kg/cm² · Presión aire comprimido: 6 kg/cm² Motorización y transmisión · Reductor: Bonfiglioli A 602 UR (i=16.7) · Motor: Control Techniques QL 132M - 15 kW · Encoder: Ideacod GHM 510296A / 125 Perfiladora de nervado Cabezal KC-110/2-1300 · Nº operaciones: 2 · Diámetro ejes: 110 mm · Paquete: 1300 mm · Paso entre ejes: 470 mm · Regulación MIN/MAX: 315 - 330 · Reductor: Bonfiglioli A 603 NH 60 P100 (i=51.3) · Motor: Control Techniques QL 100M - 5,5 kW Segundo grupo de nervado · Reductor: Bonfiglioli A 503 UR (i=36.5) · Motor: Control Techniques QL 100S - 4 kW Grupo hidráulico · Equipo de corte y punzonado: Nacohi · Esquema: HID021013 · Equipo de nervado Nacohi · Esquema: HID021014 Datos eléctricos y potencia · Potencia total instalada: 38 kW · Tensión de trabajo: 380 V Dimensiones exteriores línea: 8.685x2.630mm
