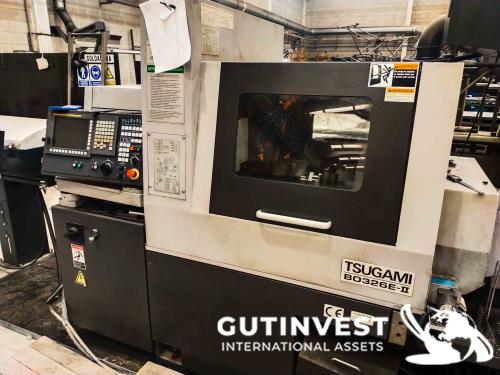

Torn CNC amb alimentador de barra. Capacitat de barra fins a Ø 32 mm, control FANUC 32-iB i conversió ràpida a tipus Suís/mandril.

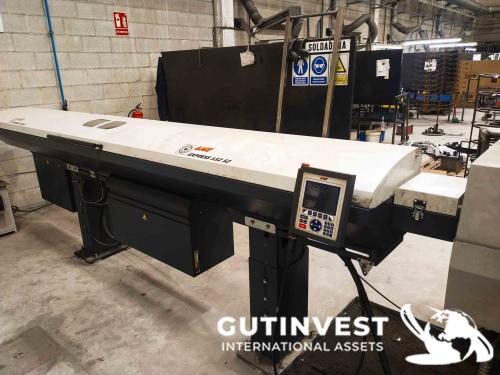

Torn CNC amb alimentador de barra. Característiques principals: • Capacitat de barra fins a Ø 32 mm • Alimentador de barra Iemca, model Smart 320, longitud aprox. 4400 • Conversió ràpida tipus Swiss / Chucker • Molla de guia motoritzada integrada electrònicament • Excel • lent accessibilitat a la zona d'utillatge • Perforació creuada en l'eix secundari • Reducció significativa dels temps de cicle gràcies a les operacions simultànies • Control CNC FANUC 32-iB • Resolució de posicionament de 0,1 micròmetres Capacitats de mecanitzat: • Longitud màxima de mecanitzat: 320 mm amb bota de guia / 70 mm sense bota de guia • Diàmetre màxim de perforació: Ø 10 mm • Rosca màxima: portabroques principal M10 / portabroques secundari M8 • Diàmetre màxim de fresadora de ranura: Ø 45 mm Porta-eixos i velocitats: • Eix principal: 200–8.000 rpm • Sub-eix: 200–10.000 rpm • Portaherraments motoritzats: fins a 6.000 rpm • Posicionament mitjançant els eixos C1 i C2 Eines: • Nombre total d'eines: 31 (B0325B-II) / 34 (B0326-II) • Mida de l'eina: 5/8" x 3,94" (quadrada) / Ø 25 mm (rodona) • Disposició modular de les eines per a una reconfiguració ràpida Motorització: • Mandril principal: 3,7 / 5,5 kW • Submandril: 2,2 / 3,7 kW • Coixinet de guia rotatiu: 1,5 / 3,0 kW • Motors d'eixos: Z1, Y1, X2, Z2 0,75 kW; X1, Y2 0,5 kW • Bomba de refrigerant: 0,4 kW Sistema CNC: • Interpolació: lineal, circular, polar i helicoidal • Velocitat de desplaçament ràpid: fins a 32 m/min • Velocitat d'alimentació programable: 1–6.000 mm/min • Pantalla: LCD a color de 10,4" • Memòria de programa: 64 KB • Idioma del sistema: anglès Requisits i consum: • Alimentació elèctrica: 21,4 kVA • Pressió d'aire requerida: ≥ 0,4 MPa • Consum d'aire: 40 NL/min • Capacitat del dipòsit de refrigerant: 180 litres Dimensions i pes: • Dimensions (A x P x H): 2.150 x 1.280 x 1.930 mm • Pes aproximat: 3.500 kg
